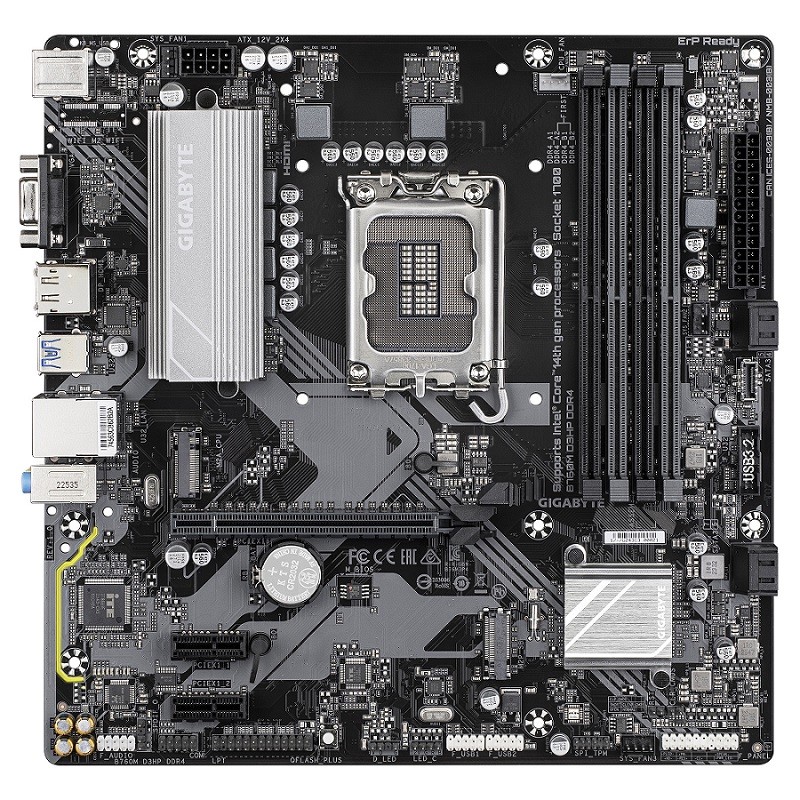

GIGABYTE MB Sc LGA1700 B760M D3HP DDR4, Intel B760, 4xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX
search
  • GIGABYTE MB Sc LGA1700 B760M D3HP DDR4, Intel B760, 4xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

GIGABYTE MB Sc LGA1700 B760M D3HP DDR4, Intel B760, 4xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

2 221 Kč
S DPH

Skladem

Kód: B760MD3HPDDR4

  • Barva: Hnědá
  • Model: GIGABYTE B760M D3HP DDR4
  • Země původu: Čína
  • Šířka: 244 mm
  • Výška: 35 mm
  • Maximální rozlišení: 4096 x 2304 px
Všechny parametry
Formát základní desky:micro ATX; Chipset:Intel B760; Socket (patice):Socket 1700; Pro procesory:Intel; Technologie paměti RAM:DDR4; Počet paměťových slotů:4; M.2 slot:2; SATA 3:4; Podpora RAID:0, 1, 5, 10; PCI Express x16:1; PCI Express x1:2; LAN:1Gbit/s; DisplayPort:1; HDMI:1; VGA:1; DVI:0; DisplayPort Type-C:0; USB 2:6; USB 3:5; USB C:1; Led Header; TPM

Popis

GIGABYTE B760M D3HP DDR4

  • Supports Intel Core™ 14th/ 13th /12th processors
  • Unparalleled Performance:Hybrid 4+1+1 Phases Digital VRM Solution
  • Dual Channel DDR4:4*DIMMs XMP Memory Module Support
  • Next Generation Storage:2*PCIe 4.0 x4 M.2 Connectors
  • Fast Networks:GbE LAN
  • Extended Connectivity:Front USB-C 5Gb/s, DP, HDMI, D-Sub
  • Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
  • Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core™, Pentium Gold and Celeron Processors
L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)


Chipset

Intel B760 Express Chipset


Memory

Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/3200/3000/2933/2666/2400/2133 MT/s memory modules
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)


Onboard Graphics

Integrated Graphics Processor-Intel HD Graphics support:
- 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support for native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Support for up to triple-display at the same time


Audio

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out


LAN

Realtek GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)


Expansion Slots

CPU:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
* The PCIEX16 slot can only support a graphics card or an NVMe SSD.
Chipset:
- 2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1


Storage Interface

CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices


USB

Chipset:
- 1 x USB Type-C port with USB 3.2 Gen 1 support, available through the internal USB header
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 2 x USB 2.0/1.1 ports on the back panel
Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports available through the internal USB headers


Internal I/O Connectors

1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
1 x addressable LED strip header
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB Type-C header, with USB 3.2 Gen 1 support
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 module only)
1 x serial port header
1 x parallel port header
1 x S/PDIF Out header
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper


Back Panel Connectors

2 x USB 2.0/1.1 ports
1 x PS/2 keyboard/mouse port
1 x D-Sub port
1 x DisplayPort
1 x HDMI port
3 x USB 3.2 Gen 1 ports
1 x RJ-45 port
3 x audio jacks


I/O Controller

iTE I/O Controller Chip


H/W Monitoring

Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.


BIOS

1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0


Unique Features

Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus


Bundled Software

Norton Internet Security (OEM version)
LAN bandwidth management software


Operating System

Support for Windows 11 64-bit
Support for Windows 10 64-bit


Form Factor

Micro ATX Form Factor; 24.4cm x 24.4cm

Parametry

BarvaHnědá
ModelGIGABYTE B760M D3HP DDR4
Země původuČína
Šířka244 mm
Výška35 mm
Maximální rozlišení4096 x 2304 px
Hloubka244 mm
Wi-FiNe
BluetoothNe
Připojení na síť EthernetAno
Počet portů Ethernetu (RJ-45)1
Typ zdrojeATX
Počet HDMI portů1
Počet připojení DisplayPorts2
Výstupy pro sluchátka1
HDCPAno
Hmotnost včetně balení990 g
Záruční doba3 rok/roky
Počet portů USB Typ C1
Komponent proPC
Výrobce procesoruIntel
Šířka balení265 mm
Hloubka balení265 mm
Výška balení54 mm
Počet portů USB 2.02
Přenosová rychlost sítě Ethernet1 Gbs
USB portUSB Typ-A
Podporované operační systémy WindowsWindows 10, Windows 11
Maximální vnitřní paměť128 GB
Typ baterieLithiová
Počet portů USB 3.2 (3.1 1. generace) Typ A1
Počet paměťových slotů4
Patice procesoruLGA 1700
Počet článků baterie1
Typ rozhraní EthernetuGigabit Ethernet
Zvukové výstupní kanály7.1 kanály/kanálů
Typ pamětiDDR4
Podpora ECCNE
Typ paměťových slotůDIMM
Podporované typy úložišťHDD & SSD
Podpora paměťových kanálů2 kanály
Podpora technologie paralelního zpracováníNepodporovaný
Konektor ventilátoruAno
Podpora RAIDAno
Podporované typy pamětiDDR4-SDRAM
Konektor TPMAno
Řada čipsetu základní deskyIntel
Formát základní deskymikro ATX
Typ BIOSuUEFI AMI
Verze HDMI2.1
Verze DisplayPortu1.4
Přibalený softwareNorton Internet Security
VGAAno
HDMIAno
Množství na přepravní kartonové balení1 kusů
Počet VGA portů1
Čipset základní deskyIntel B760 Express
ChipsetB760
Počet slotů PCI Express x161
Podporovaná rozhraní úložištěM.2, SATA III
Úrovně RAID0, 1, 5, 10
Počet podporovaných úložných jednotek6
Počet konektorů SATA III4
Sloty PCI Express x1 (Gen 3.x)1
Sloty PCI Express x16 (Gen 3.x)1
Konektor pro mikrofon (line-in)Ano
Podporované patice procesorůLGA 1700
Kompatibilní procesoryIntel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Sloty PCI Express x41
CPU- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
RAID řadičano
Verze DirectX12.0
Vstup Line-inAno
S/PDIF výstupní konektorAno
Maximální interní paměť podporovaná procesorem128 GB
Kompatibilita s ECCECC a non-ECC
Podporované frekvence paměti2133,2400,2666,2933,3000,3200,3300,3333,3400,3466,3600,3666,3733,3800,3866,4000,4133,4266,4300,4400,4500,4600,4700,4800,4933,5000,5133,5333 MHz
Podporovaná rychlost taktování paměti (max.)5333 MHz
Kapacity podporovaných paměťových modulů1GB, 2GB, 4GB, 8GB, 12GB, 16GB, 32GB
Bez vyrovnávací pamětiAno
Počet podporovaných pevných disků4
Celkový počet SATA konektorů4
Audiokonektor na předním paneluAno
Konektor předního paneluAno
Konektor ATX zdroje (24-pin)Ano
Konektor ventilátoru procesoruAno
Počet konektorů pro ventilátory3
Záhlaví sériového portu1
Pin konektor pro RGB LEDAno
Počet portů PS/21
Typ základní deskyMicro ATX
Sloty PCI Express x11
Sloty PCI Express x161
Počet slotů M.2 (M)2
Velikost paměti BIOSu128 Mbit
Verze ACPI5.0
Spínač výmazu BIOSuAno
Verze DMI2.7
Verze SMBIOSu (System Management BIOS)2.7
Hmotnost baterie3 g
Hmotnost lithia na baterii0,07 g
Sloty PCI Express x16 (Gen 4.x)1
PaticeLGA 1700
EPS napájecí konektor (8pin)Ano
Napájecí konektor 12VAno
Sledování stavu počítačeVentilátor, Teplota, Napětí, Water cooling
Maximální frekvence paměti [MHz]5333
Digitální optický audio výstup3
Typ síťové kartyRealtek
Audio konektorAno
Paralelní konektorAno
Počet slotů M.22
Počet paralelních ATA konektorů1
Výrobce chipsetuIntel
Podpora generace CPU12. 13. a 14. gen. Intel
XMPAno
Počet konektorů SATA 6Gb/s4
M.2 v režimu PCIe 4.0 x4Ano
PCIe 4.0 x16Ano
Počet slotů PCI0
Počet slotů PCIe x12
COM port (interní)Ne
LPT port (interní)Ne
ThunderBolt (interní)Ne
RGB LED HeaderAno
Počet USB 3.x (externí)3
Počet USB Typ C (externí)0
COM port (externí)Ne
LPT port (externí)Ne
DisplayPort / miniDisplayPortAno
TPM HeaderAno
ARGB LED HeaderAno
Počet pinů USB 2.0 (interní)2
Počet pinů USB 3.x (interní)1
