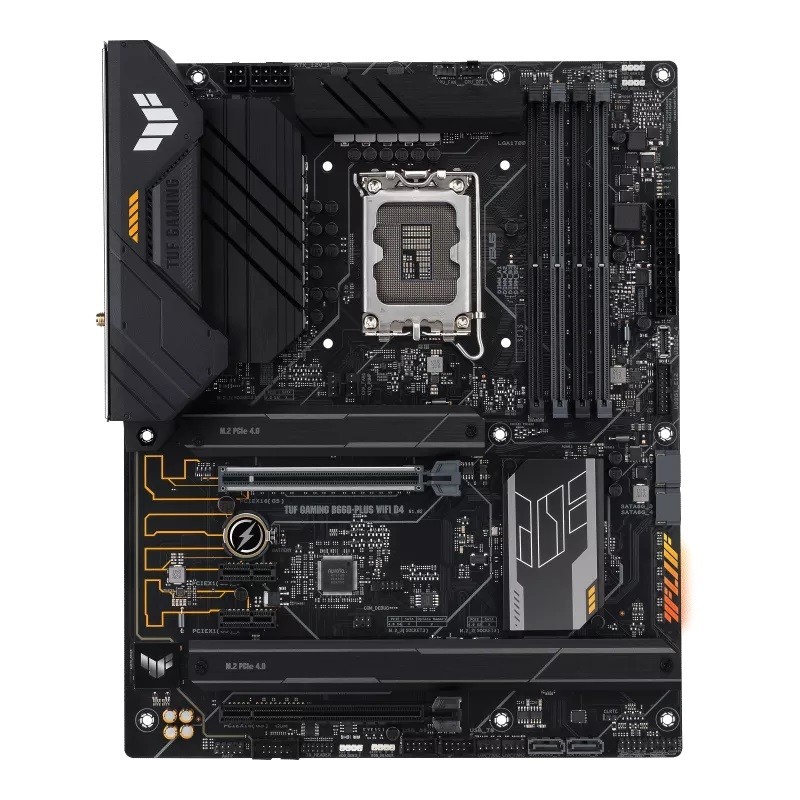

ASUS TUF GAMING B660-PLUS WIFI D4 (v2)/LGA 1700/ATX

ASUS TUF GAMING B660-PLUS WIFI D4

Chipset: Intel® B660

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:
* 4x DIMM, Max. 128GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 bez ECC, bez vyrovnávací paměti
* dvoukanálová architektura paměti
* podporuje Intel® Extreme Memory Profile (XMP)
* OptiMem II

Grafické výstupy:
* 1x DisplayPort 1.4
* 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz



Ethernet: 1x Intel® 2,5Gb Ethernet


WLAN + Bluetooth: 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) + Bluetooth® v5.2



Rozšiřující sloty:
* 1x PCIe 5.0/4.0/3.0 x16
* 1x PCIe 3.0 x16 (podporuje režim x4)
* 2x PCIe 3.0 x1



RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10 (Rapid Storage podporuje paměť Intel® Optane Memory řady H na slotech M.2 připojených k PCH)



Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
* 1x M.2_2 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x2)
* 1x M.2_3 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
* 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 6 portů)
* 1x USB 3.2 Gen 2x2 (1x USB typ-C®)
* 1x USB 3.2 Gen 2 (1x typ-A)
* 3x USB 3.2 Gen 1 (3x typ-A)
* 1x USB 2.0 (1x typ-A)

Přední USB (celkem 7 portů)
* 1x USB 3.2 Gen 1 konektor - podpora USB-C®
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Porty na zadním panelu:
* 1x USB 3.2 Gen 2x2 (1x USB typ-C®)
* 1x USB 3.2 Gen 2 (1x typ-A)
* 3x USB 3.2 Gen 1 (3x typ-A)
* 1x USB 2.0 (1x typ-A)
* 1x DisplayPort
* 1x HDMI®
* 1x Wi-Fi Modul
* 1x Intel® 2,5Gb Ethernet
* 5x audio jack
* 1x optický S/PDIF out

Interní porty:
Související s ventilátorem a chlazením
* 1x 4-pin CPU Fan header
* 1x 4-pin CPU OPT Fan header
* 1x 4-pin AIO Pump header
* 3x 4-pin Chassis Fan headers

Napájení
* 1x 24-pin hlavní napájecí konektor
* 1x 8-pin +12V napájecí konektor
* 1x 4-pin +12V napájecí konektor

Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port

USB
* 1x USB 3.2 Gen 1 konektor - podpora USB-C®
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Ostatní
* 3x adresovatelný Gen 2 header
* 1x Aura RGB header
* 1x Clear CMOS header
* 1x COM Port header
* 1x Front Panel Audio header (AAFP)
* 1x 20-3 pin System Panel header s funkcí Chassis intrude
* 1x Thunderbolt™ header

BIOS: 128Mb Flash ROM, UEFI AMI BIOS

Příslušenství:
* 2x SATA 6Gb/s kabel
* 1x ASUS Wi-Fi anténa
* 2x balení M.2 podložek
* 1x balení šroubků pro M.2 SSD
* 1x DVD
* 1x karta s certifikátem TUF
* 1x uživatelská příručka
