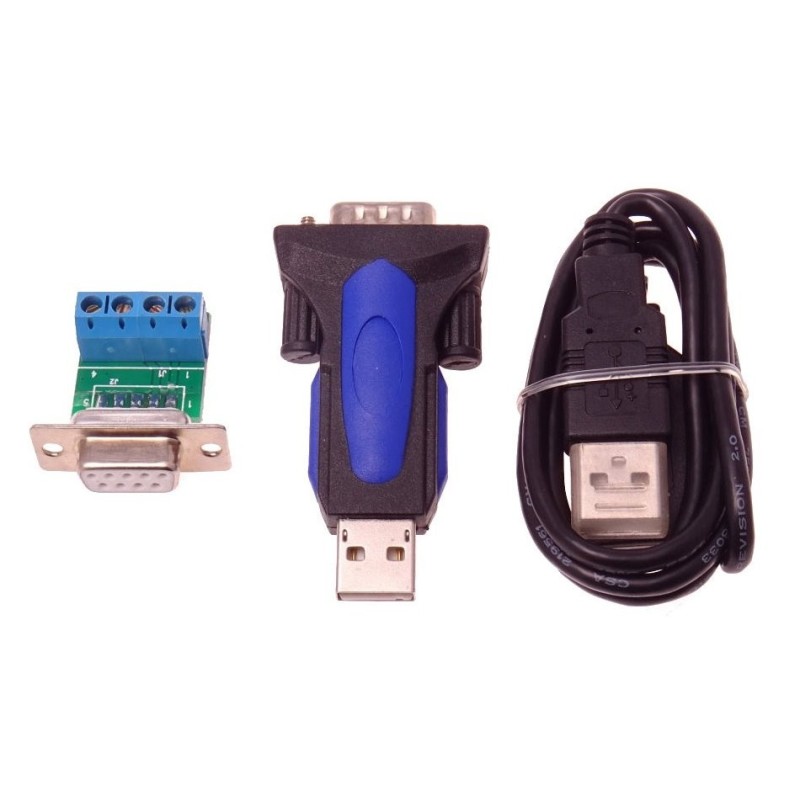

PremiumCord USB 2.0 na RS485 adaptér
Délka kabelu 0,8 m / Barva Černá / Typ Redukce / Typ kabelu Interní ploché a napájecí / Typ konektoru A SATA / Typ konektoru B USB 2.0 (M)
Všechny parametryKód: KU2232D Výrobce: PremiumCord EAN: 8592220007010
Popis
PremiumCord USB2.0 na RS485 adaptér
* USB 2.0 kompatibilní
* přenos dat 300bps až do 3Mbps
* výstup na konektoru DB9 male nebo přes redukci na svorkovnici pro zapojení samostatných vodičů
* balení obsahuje kratkou redukci z konektoru DB9 na svorkovnici (viz další foto produktu) pro zapojení čtyř vodičů: Data+, Data-, 5V, GND
* nevyžaduje externí napájení, je napájen ze sběrnice USB
* Plug & Play
* nevyžaduje IRQ, I/O adresu
* Hot swap podpora
* balení obsahuje převodník, USB prodlužovačku 80cm, svorkovnici a CD s ovladači
* Chipset: FTDI / FT232RL
* Podpora systémů: WIN98/ME/2000/XP/Win7/Vista/10, Mac, Linux
Popis signálů RS485 na konektoru DB9M
DB9-Male Definition
Pin 1 Data+ (485+)
Pin 2 Data- (485-)
Pin 5 GND
Pin 6 5V
Převodník KU2-232D je adaptér pro dvouvodičové připojení zařízení s rozhranním RS-485.
Zařízení a počítač s adaptérem se propojí 2 vodiči a zemí. Vzájemně se propojí Data+ u adaptéru a zařízení a stejně Data- u adaptéru a zařízení. Pospojují se země adaptéru a všech zařízení jak je znázorněno v příkladu zapojení 3.
Může být zapojeno více zařízení za sebou.
* USB 2.0 kompatibilní
* přenos dat 300bps až do 3Mbps
* výstup na konektoru DB9 male nebo přes redukci na svorkovnici pro zapojení samostatných vodičů
* balení obsahuje kratkou redukci z konektoru DB9 na svorkovnici (viz další foto produktu) pro zapojení čtyř vodičů: Data+, Data-, 5V, GND
* nevyžaduje externí napájení, je napájen ze sběrnice USB
* Plug & Play
* nevyžaduje IRQ, I/O adresu
* Hot swap podpora
* balení obsahuje převodník, USB prodlužovačku 80cm, svorkovnici a CD s ovladači
* Chipset: FTDI / FT232RL
* Podpora systémů: WIN98/ME/2000/XP/Win7/Vista/10, Mac, Linux
Popis signálů RS485 na konektoru DB9M
DB9-Male Definition
Pin 1 Data+ (485+)
Pin 2 Data- (485-)
Pin 5 GND
Pin 6 5V
Převodník KU2-232D je adaptér pro dvouvodičové připojení zařízení s rozhranním RS-485.
Zařízení a počítač s adaptérem se propojí 2 vodiči a zemí. Vzájemně se propojí Data+ u adaptéru a zařízení a stejně Data- u adaptéru a zařízení. Pospojují se země adaptéru a všech zařízení jak je znázorněno v příkladu zapojení 3.
Může být zapojeno více zařízení za sebou.
Ke stažení
- Dokument — Schéma zapojení (19.37KB)
Parametry
| Délka kabelu | 0,8 m |
|---|---|
| Barva | Černá |
| Typ | Redukce |
| Typ kabelu | Interní ploché a napájecí |
| Typ konektoru A | SATA |
| Typ konektoru B | USB 2.0 (M) |
| Záruční doba | 24 měs. |
| Záruční doba IČO | 24 měs. |
| Konektor 1 | Zásuvka typu A |
| Konektor 2 | RS-422/485 |
| Délka | 0 m |
| Typ jádra | Metalické |
| Zpracováno | Schváleno |
| Chipset | FTDI / FT232RL |
| Verze rozhraní | USB 2.0 |
