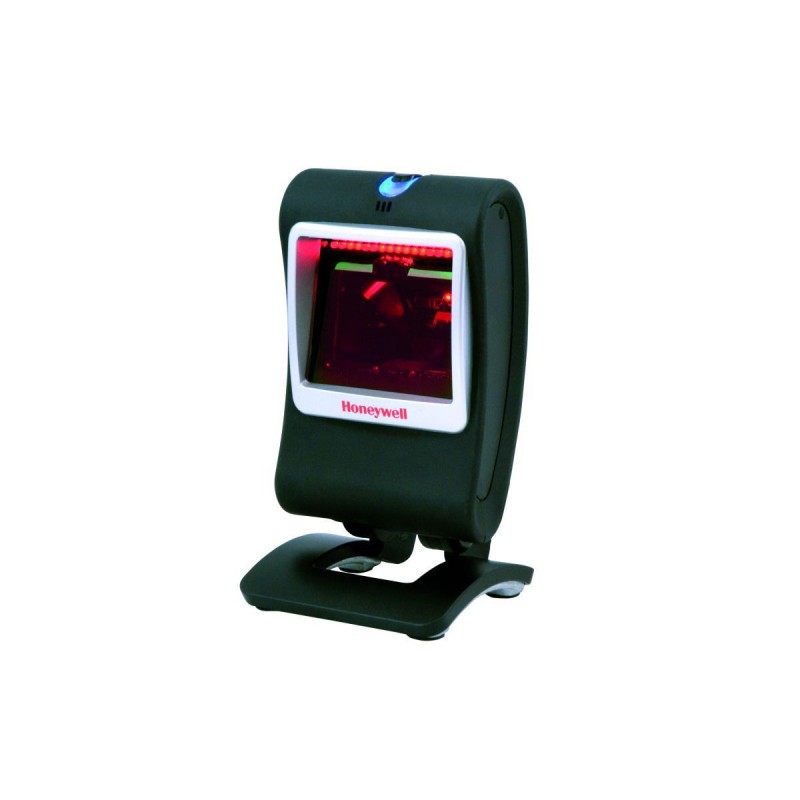

Honeywell Genesis 7580 Stand: wall mount adaptor kit

RS232 Kit: 1D, PDF417, 2D, black scanner (MS7580-118), 2.9m (9.5´) straight RS232 cable (5S-5S000x-3), EU power supply (46-00863) and documentation

Genesis 7580 je presentační imager 2D čárových kódů umožňující snímání všech standardních tištěných a elektronických 1D, PDF a 2D matrix kódů. Genesis naznačuje posun výrobce k zařízením s vyšším stupněm výkonnosti a použitelnosti s důrazem na elegantní zpracování včetně balení.

Na rozdíl od ostatních snímačů čárových kódů s několika on-board interfacy má MS7580 čtyři dedikované paměťové banky - každá pro jednu metodu pro ukládání plného konfiguračního nastavení pro rozhraní RS232, keyboard wedge, USB a 46xx RS485. Automatická detekce použitého kabelu zjednodušuje migraci na nový interface díky vyloučení nutnosti přeprogramovat snímač čtením programovacích kódů. Součástí MS7580 jsou také tři nové patentované technologie:

FirstFlash™ technologie umožňující spolu se zastíněnými LED minimalizovat intenzitu blikání ovlivňující ostatní snímače.
Code Select® umožňuje číst až sedm čárových kódů v jednom čtení a zapsat data na výstup v předdefinovaném pořadí.
TotalFreedom™ nabízí neomezené možnosti pro vývoj zákaznických aplikací/modulů s přidanou hodnotou nahraných přímo v Genesis 7580 místo v hostitelském systému.

Provozní vlastnosti



Zdroj světla: LED 645 nm + 7.5 nm


Čtecí schopnosti: Autorozpoznání všech standardních čárových kódů 1-D, GS1, PDF417, microPDF, MaxiCode, Data Matrix, QR Code, UCC, EAN Composites, Postals, Aztec


Systémová rozhraní: PC Keyboard Wedge, RS232, 46xx RS485, USB


Bzučák: 7 tónů nebo ticho


Indikátory (LED) : Modrá - napájeno, připraveno ke čtení, Bílá - dobré čtení

Výkon snímače



Hloubka pole: 0 mm - 152 mm (0” - 6”) for 0.33 mm (13 mil)


Pole čtení: 55 mm x 35 mm (2.2” x 1.4”) @ face; 185 mm x 110 mm (7.3” x 4.3”) @ 152 mm (6”)


Minimální šířka elementu : 1D: 0.1 mm (4 mil) PDF: 0.127 mm (5 mil) 2D: 0.254 mm (10 mil)


Tolerance pohybu: 200 cm/sec (78”/sec) pro 0.33 mm (13 mil) @ 10 cm (4”)


Rozlišení: 1280 x 768


Tiskový kontrast: 20% minimálního rozdílu odrazivosti


Ohnutí, otočení, náklon: 360°, 70°, 75°

Mechanické vlastnosti



Výška: 150 mm (5.9”)


Hloubka: 80 mm (3.2”)


Šířka: 83 mm (3.3”)


Váha: 340 g (12 oz)


Zakončení: 10 pin modulární RJ45


Kabel: Standardní 2.9 m (9.5’) rovný

Elektrické vlastnosti



Vstupní napětí: 12 V


Výkon: Provozní: 2.3 W Standby: 1.7 W


Spotřeba: Provozní: 192 mA Standby: 142 mA


Adaptér: 12 V @ 1.25A


EMC: FCC Class B


LED Class: Class 1; IEC 60825-1:1993+A1:1997+A2:2001 Class 1; EN60825-1:1994+A1:2002+A2:2001

Vlastnosti prostředí



Provozní teplota: 0°C to 40°C (32°F to 104°F)


Skladovací teplota: -40°C to 60°C (-40°F to 140°F)


Vlhkost: 0% to 95% relativní nekondenzující


Úroveň osvětlení: až do 100,000 Lux (9,290 footcandles)


Odolnost: pád na pevnou podložku z 1.5 m
