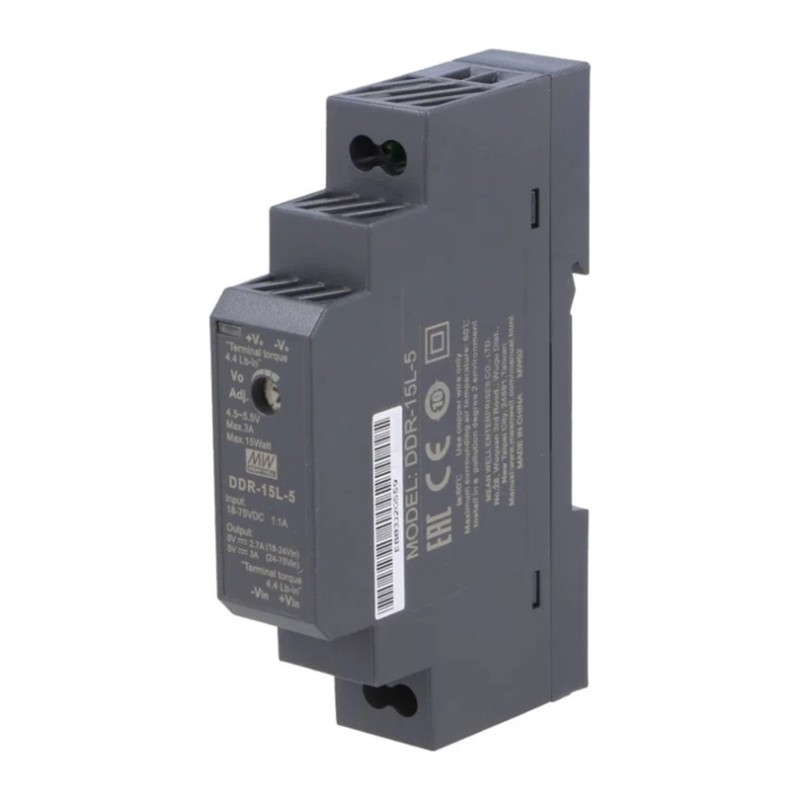

MEANWELL - DDR-15L-5 - Průmyslový měnič napětí z 18-75V na 5V 15W na DIN

Mean Well DDR-15L-5, 15 W DC-DC průmyslový měnič napětí z 18-75V na 5V na DIN lištu
kompaktní a spolehlivý napájecí modul s univerzálním vstupem a ochranami
Napájecí zdroj Mean Well DDR-15L-5 je špičkový DC-DC měnič určený k instalaci na DIN lištu v rozvaděčích, strojovnách i v průmyslové automatizaci. Nabízí výstupní napětí 5V s proudem až 3A a pevný výkon 15W, přičemž je možné jemně doladit výstupní napětí v rozmezí 4,5 – 5,5V podle požadavků zařízení. Vysokou provozní spolehlivost potvrzuje extrémně dlouhá střední doba do první poruchy 907 000 hodin (MTBF) dle normy MIL-HDBK-217F.
DDR-15L-5 je ideální do průmyslových rozvaděčů, automatizace, napájení PLC, řídicích a datových systémů i do prostředí s náročnými podmínkami. Vhodný pro elektroniku a aplikace, kde je požadavek na spolehlivé nízkonapěťové napájení s možností montáže na DIN lištu.
Kromě špičkové kvality Mean Well získáváte i dlouhou životnost, dostupný servis a technickou podporu – investice do spolehlivého napájení s minimálními provozními náklady.

* spolehlivý DC-DC měnič s výkonem 15W pro instalaci na DIN lištu, jednoduché připojení
* velmi tenký profil (1SU) a široký rozsah vstupního napětí 4:1
* široký vstupní rozsah 18–75V DC umožňuje univerzální použití
* stabilní výstup 5V/3A s možností nastavení napětí 4,5 až 5,5 V - perfektní pro napájení citlivých zařízení
* vysoká účinnost až 85 % – minimalizace ztrát a ohřevu
* komplexní ochrany proti přetížení, přepětí i opačné polaritě
* rozšířený teplotní rozsah – provoz od -40 do +85°C
* chlazení přirozenou konvekcí vzduchu (pasivní bez ventilátoru)
* vysoká účinnost: měnič dosahuje až 85 % účinnosti a tím výrazně omezuje energetické ztráty
* spolehlivost: robustní konstrukce a plná sada ochran prodlužují životnost zdroje
* bezpečnost: ochrana proti přetížení 105–135 %, přepětí, opačné polaritě a zvýšené odolnosti EMC - vhodné pro kritické aplikace
* flexibilita: široký vstupní rozsah 18–75V DC a možnost montáže na DIN lištu (TS35/7,5 nebo TS35/15)
* dlouhá životnost a stabilní provoz i při nepřetržitém zatížení
* certifikace: EMC normy, bezpečnostní standardy IEC 62368-1, UL508, EN60950-1, EAC TP TC 004 a provozní shoda s průmyslovými požadavky

Specifikace
VÝSTUP


DC napětí: 5V DC (s možností regulace trimrem v rozsahu 4,5 až 5,5 V)


Jmenovitý proud: 3 A (rozsah 0 - 3 A)


Jmenovitý výkon: 15 W


Výstupní část: slouží pro připojení koncového zařízení (zátěže) - svorky Vout+ a Vout-

VSTUP


Rozsah vstupního napětí: 18–75 V DC (proud 1,1 A)


Účinnost (typická): až 85 %


Napěťová odolnost: I/P-O/P: 4KV DC


DC proud (typický): 0,4A /48V DC


Vstupní část: slouží pro připojení napájecího stejnosměrného napětí v rozsahu 18 až 75 V DC (z baterie, palubní sítě nebo jiného zdroje) - svorky Vin+ a Vin-



Ochrana: podpěťová UVLO, před opačnou polaritou, před přetížením OLP/OPP, proti přepětí OVP, protizkratové SCP, automatické obnovení po odstranění poruchy



Vnější rozměry (šxvxh): 17,5 x 90 x 54,5 mm


Hmotnost: 68 g


Provozní teplota: -40 až +85°C


Provozní vlhkost: 5 až 95% RH bez kondenzace


Montáž: na DIN lištu (TS35/7.5 nebo 15), přehledné svorkovnice (k bezpečnému a pevnému připojení vstupních a výstupních elektrických kabelů pomocí šroubových spojů), snadná montáž


Použití: vhodné jako DC snižující/zvyšující měniče (buck/boost), prostředek ke zvýšení úrovně galvanického oddělení systému, řešení pro kompenzaci úbytku napětí na dlouhých napájecích vedeních a další aplikace (napájení koncových zařízení vyžadujících 12V větev (např. běžné síťové prvky, některé bezpečnostní kamery, LED osvětlení nebo 12V průmyslovou elektroniku)
- používá se v průmyslové automatizaci, telekomunikacích, řídicích systémech strojů nebo v dopravní infrastruktuře pro stabilní napájení 5V prvků (jako jsou senzory, mikrokontroléry či komunikační moduly) z průmyslové 12V nebo 24V sběrnice



Záruka: 36 měs.



Odkaz na stránku výrobce: https://www.meanwell.com/webapp/product/search.aspx?prod=DDR-15



Bezpečnostní upozornění:
Montáž průmyslových zdrojů je nutné provádět jen při vypnutém napájecím napětí a smí ji provádět pouze osoba s patřičnou elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy EN-60950, vždy musí být připojeny k energetické síti v které je jako ochrana proti úrazu elektrickým proudem použito uzemnění.
Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný servis, v opačném případě zaniká záruka a výrobce ani dodavatel nezodpovídá za případné škody na majetku a zdraví takovým zdrojem způsobených.
Je nutné dodržet všechny výrobcem specifikované podmínky pro provoz (vstupní napětí, výkonové/proudové zatížení, relativní vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení, apod.)
