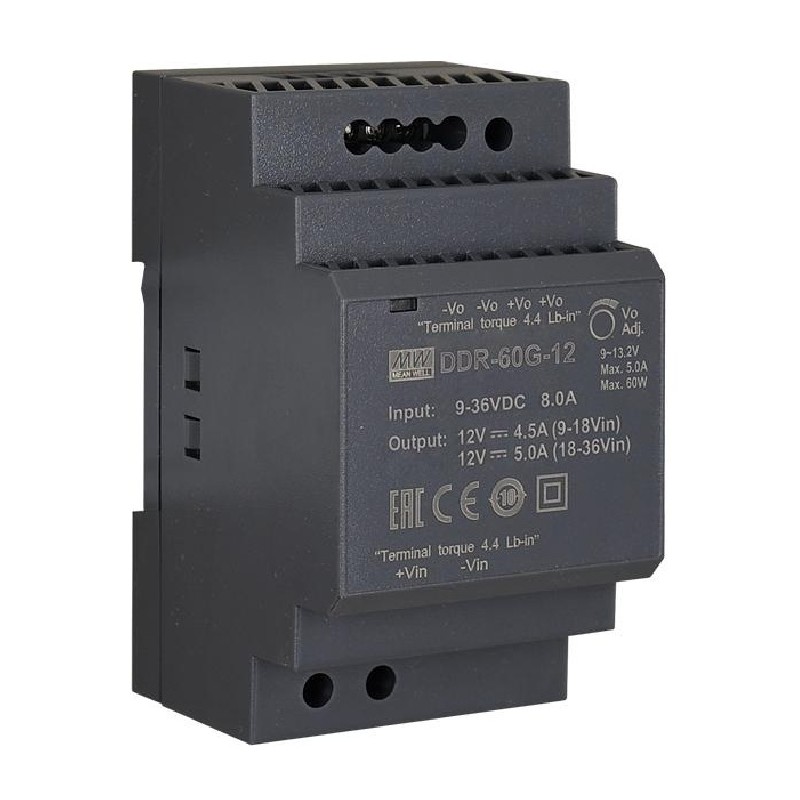

MEANWELL - DDR-60G-12 - Průmyslový měnič napětí z 9-36V na 12V 60W na DIN

Mean Well DDR-60G-12, 60 W DC-DC průmyslový měnič napětí z 9-36V na 12V na DIN lištu
výkonný DC-DC měnič pro nejnáročnější průmyslové aplikace
Napájecí zdroj Mean Well DDR-60G-12 je špičkový DC-DC měnič určený k instalaci na DIN lištu v rozvaděčích, strojovnách i v průmyslové automatizaci. Nabízí výstupní napětí 12V s proudem až 5A a pevný výkon 60W, přičemž je možné jemně doladit výstupní napětí v rozmezí 10,8 – 13,2V podle požadavků zařízení. Vysokou provozní spolehlivost potvrzuje extrémně dlouhá střední doba do první poruchy 611 000 hodin (MTBF) dle normy MIL-HDBK-217F.
Použití tohoto DC-DC zdroje je ideální v náročných průmyslových prostředích s požadavky na stabilní stejnosměrné napájení, například pro napájení PLC automatizace, průmyslových senzorů, LED aplikací, telekomunikačních zařízení nebo zabezpečovacích systémů. Díky mimořádně širokému teplotnímu rozsahu a robustnímu provedení je vhodný i pro venkovní aplikace a kritickou infrastrukturu s nepřetržitým provozem 24/7.
Kromě špičkové kvality Mean Well získáváte i dlouhou životnost, dostupný servis a technickou podporu – investice do spolehlivého napájení s minimálními provozními náklady.

* spolehlivý DC-DC měnič s výkonem 60W pro instalaci na DIN lištu, standardní rozměry a jednoduché připojení
* úzké provedení (3SU) a široký rozsah vstupního napětí 4:1
* široký vstupní rozsah 9–36V DC vhodný pro průmyslové a kolejové aplikace
* stabilní výstup 12V/5A s možností nastavení napětí 10,8 až 13,2 V - perfektní pro napájení citlivých zařízení
* vysoká účinnost až 91% – minimalizace ztrát a ohřevu
* komplexní ochrany proti přetížení, přepětí i opačné polaritě
* rozšířený teplotní rozsah – provoz od -40 do +85°C
* chlazení přirozenou konvekcí vzduchu (pasivní bez ventilátoru)
* vysoká účinnost: měnič dosahuje až 91 % účinnosti a tím výrazně omezuje energetické ztráty
* spolehlivost: robustní konstrukce a plná sada ochran prodlužují životnost zdroje
* bezpečnost: ochrana proti přetížení 105–135 %, přepětí, opačné polaritě a zvýšené odolnosti EMC - vhodné pro kritické aplikace
* flexibilita: široký vstupní rozsah 9–36V DC a možnost montáže na DIN lištu (TS35/7,5 nebo TS35/15)
* dlouhá životnost a stabilní provoz i při nepřetržitém zatížení
* certifikace: EMC normy, bezpečnostní standardy IEC 62368-1 a provozní shoda s průmyslovými požadavky

Specifikace
VÝSTUP


DC napětí: 12V DC (s možností regulace trimrem v rozsahu 10,8 až 13,2 V)


Jmenovitý proud: 5 A (rozsah 0 - 5 A)


Jmenovitý výkon: 60 W


Výstupní část: slouží pro připojení koncového zařízení (zátěže) - svorky Vout+ a Vout-

VSTUP


Rozsah vstupního napětí: 9 – 36V DC (proud 8 A)


Účinnost (typická): až 91 %


Napěťová odolnost: I/P-O/P: 4KV DC


DC proud (typický): 3A /24V DC


Vstupní část: slouží pro připojení napájecího stejnosměrného napětí v rozsahu 9 až 36 V DC (z baterie, palubní sítě nebo jiného zdroje) - svorky Vin+ a Vin-



Ochrana: podpěťová UVP, před opačnou polaritou, před přetížením OPP, proti přepětí OVP, protizkratové SCP, automatické obnovení po odstranění poruchy



Vnější rozměry (šxvxh): 52,5 x 90 x 54,5 mm


Hmotnost: 216 g


Provozní teplota: -40 až +85°C


Provozní vlhkost: 5 až 95% RH bez kondenzace


Montáž: na DIN lištu (TS35/7,5 nebo 15), přehledné svorkovnice (k bezpečnému a pevnému připojení vstupních a výstupních elektrických kabelů pomocí šroubových spojů), snadná montáž


Použití: vhodné jako DC snižující/zvyšující měniče (buck/boost), prostředek ke zvýšení úrovně galvanického oddělení systému, řešení pro kompenzaci úbytku napětí na dlouhých napájecích vedeních a další aplikace (napájení koncových zařízení vyžadujících 12V větev (např. běžné síťové prvky, některé bezpečnostní kamery, LED osvětlení nebo 12V průmyslovou elektroniku)
- vhodný pro nasazení v automatizaci, řídicích systémech, dopravě, rozvaděčích i výrobních provozech, ideální volba pro integrátory, výrobce rozvaděčů, správce technologií i projektanty



Záruka: 36 měs.



Odkaz na stránku výrobce: https://www.meanwell.com/webapp/product/search.aspx?prod=DDR-60



Bezpečnostní upozornění:
Montáž průmyslových zdrojů je nutné provádět jen při vypnutém napájecím napětí a smí ji provádět pouze osoba s patřičnou elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy EN-60950, vždy musí být připojeny k energetické síti v které je jako ochrana proti úrazu elektrickým proudem použito uzemnění.
Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný servis, v opačném případě zaniká záruka a výrobce ani dodavatel nezodpovídá za případné škody na majetku a zdraví takovým zdrojem způsobených.
Je nutné dodržet všechny výrobcem specifikované podmínky pro provoz (vstupní napětí, výkonové/proudové zatížení, relativní vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení, apod.)
